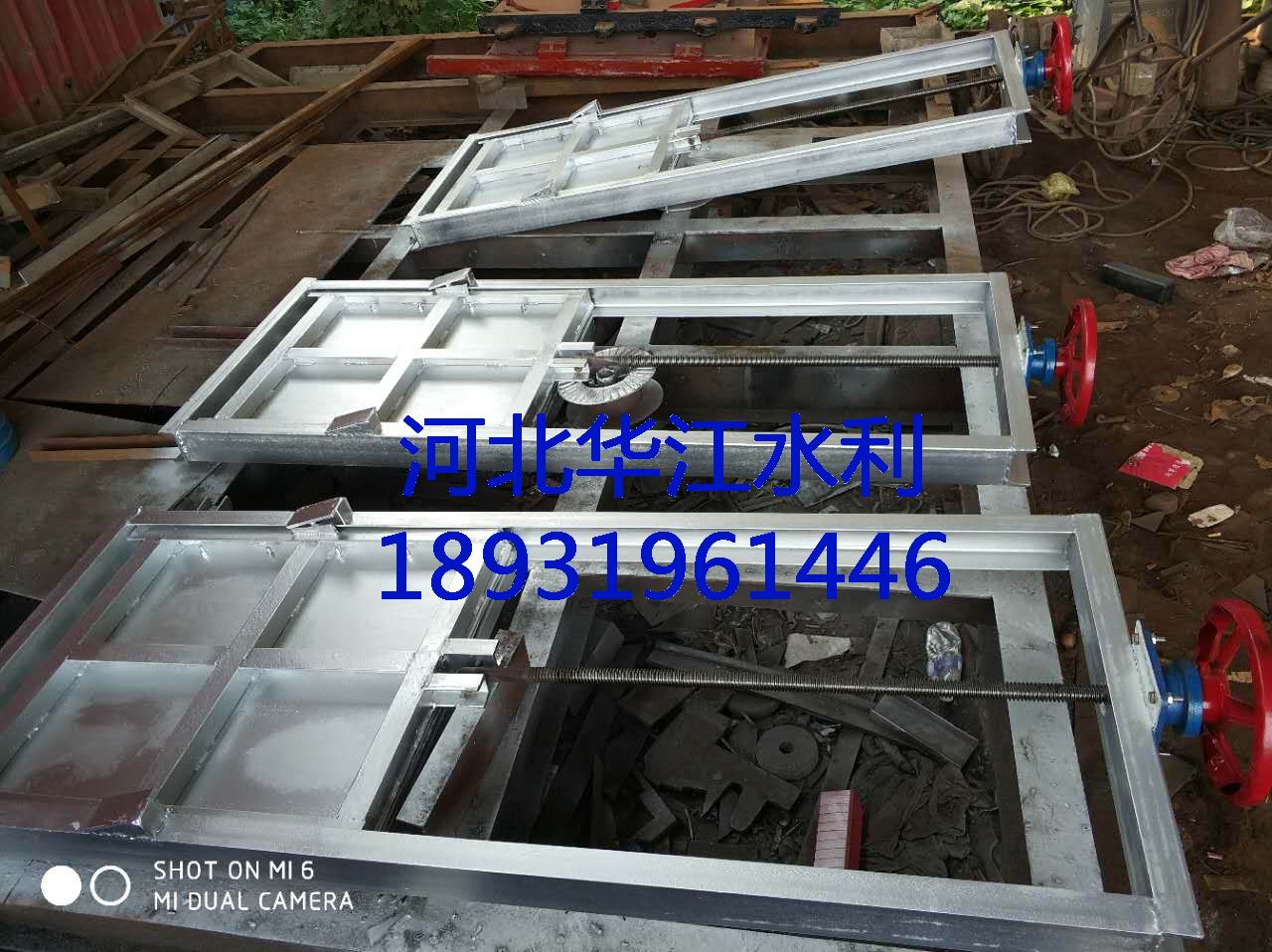

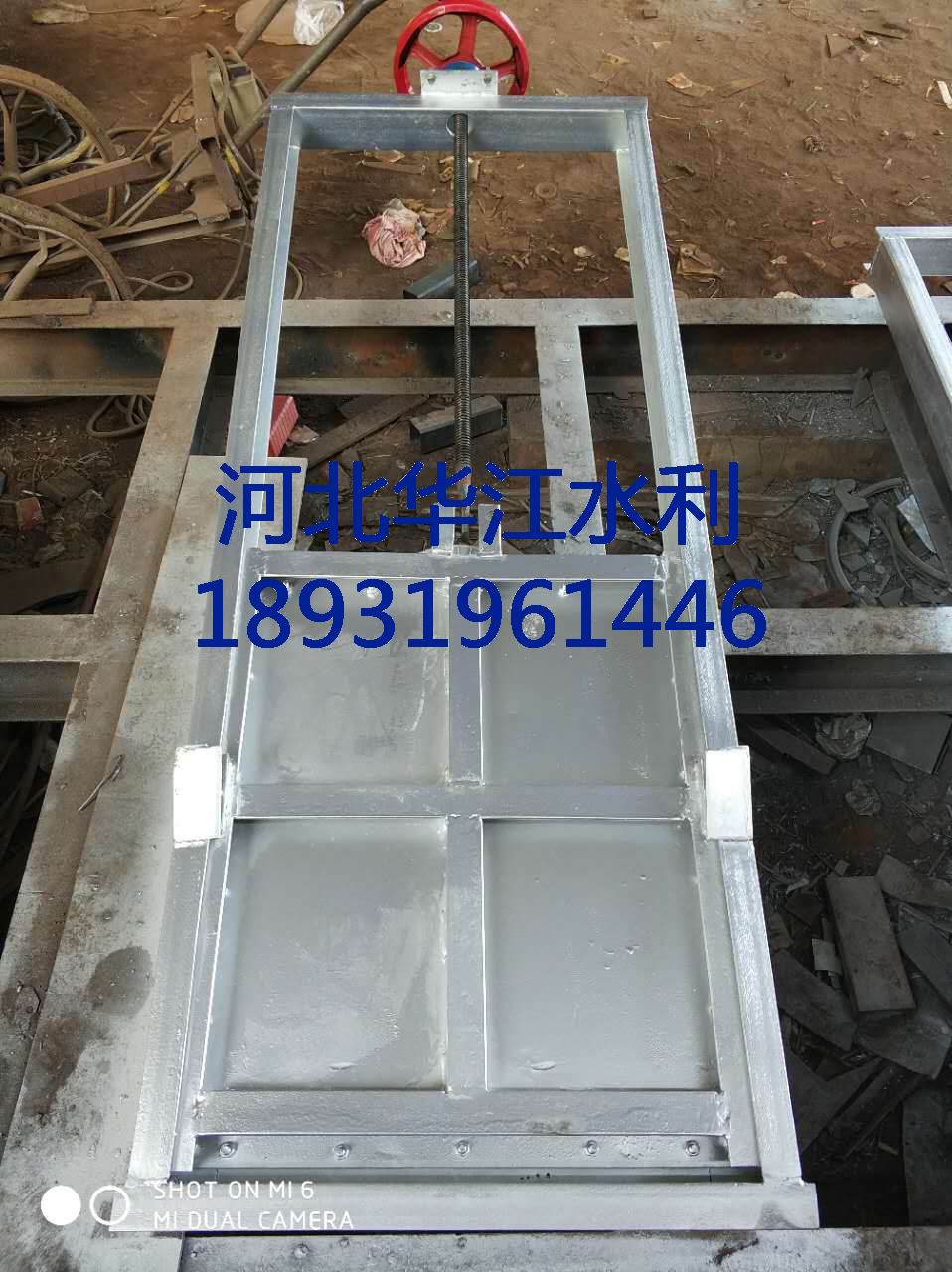

四川污水用閘門400*400不銹鋼閘門廠家 304不銹鋼0.4*0.4閘門價格
廠名：新河縣華江水工機械廠
地址：河北省邢臺市新河縣工業區
聯系人：賈經理
電話：18931961446
選擇華江鑄鐵閘門，閘門的優勢：
1.檢驗系統：
本廠出廠閘門，鑄鐵閘門，啟閉機等必須是檢驗合格后才準予出廠的優質產品，出廠前經多重情況的檢驗，保證產品在各種復雜情況下的安全和實用性。
2.物流系統：
本公司有全國統一的物流配送系統，貨物從出廠那一刻，可隨時隨地知道貨物的運輸情況，及時了解貨物的到達時間。
3.售后系統：
本廠出廠閘門，如在正常操作情況下發生不能正常實用，公司無償進行維修或更換，在接到電話20小時內派技術人趕到現場進行查看維修。
四川污水用閘門400*400不銹鋼閘門廠家 304不銹鋼0.4*0.4閘門價格
產品用途：
不銹鋼閘門廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合，作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水，清水，污水。
不銹鋼閘門產品特點：
重量輕:約為普通閘門的1/3重量。
耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。
密封性好:采用橡膠軟密封，密封效果好
力矩小:由于閘板重量輕，且閘板與道軌板之間摩擦阻力小，故操作力矩小。
壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。
維修方便:若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。
手動操作:采用螺桿式啟閉操作，操作方便、輕巧、可靠。
電動操作:電動控制裝置，定位精確、操作輕巧、易實現自控和遠控。池州渠道鋼制閘門廠家|河道平面定輪鋼閘門另外在一定的情況下還可以實習手動操作
三.不銹鋼閘門主要零部件材質：
閘槽： 不銹鋼
門體： 不銹鋼
止水橡膠： 橡膠
絲桿： 不銹鋼
產品用途：
不銹鋼閘門廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合，作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水，清水，污水。
四.不銹鋼閘門防腐
1． 不銹鋼及非金屬材料不涂防腐涂料。
2． 傳動部位接觸面涂防銹油脂保護。
3． 碳鋼部件（傳動部件除外）均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆，外罩面漆。
4． 涂層均勻、光亮完整，沒有粗糙不平，漏漆等現象。漆膜牢固，無剝落、裂紋等缺陷。
五.不銹鋼閘門油漆池州渠道鋼制閘門廠家|河道平面定輪鋼閘門本廠綜合國內外先進結構及工藝，對閘門已做了多次改進，形成批量生產。
六．不銹鋼閘門技術標準
1． 本設備材料符合GB標準規定。
2． 所有量度、尺寸、重量均用國際單位（SI）表示。
3． 我公司已通過ISO9001質量體系認證。
七．不銹鋼閘門測試
1.所有閘門及電動啟閉機在制造與裝配后，以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。
2.各項測試工作在我公司進行如需要并由業主代表到場。
3.閘板、閘框及框架取得試棒的化學成份分析驗證其成份。
4.我公司將提供所有螺桿材料試驗證明。2.鋼質閘門的設計還有一點獨特之處是水閥的設置
5.校核啟閉機的所有功能，并進行常規試驗。
6.閘門檢驗后將門板與門框組成整體后包裝及運輸。
我廠產品啟閉靈活、經久耐用、封閉性能好、自動化程度高，是水利工程理想的機械設備。我們愿與全國各地的水利建設農業開發、城市防洪等各部門密切的合作。為中國水利事業發展的需要，提供我們最真誠的服務！
四川污水用閘門400*400不銹鋼閘門廠家 304不銹鋼0.4*0.4閘門價格
鋼制閘門/鋼制水閘門/平面鋼制閘門/平面定輪鋼制閘門/平板鋼制閘門/平面滑塊鋼制閘門/水利鋼制閘門/
水利工程鋼制閘門/鋼制閘門廠家/噴鋅防腐鋼制閘門/水利鋼閘門。我公司是從事水工機械啟閉機、閘門、螺桿式啟閉機、固定卷揚式啟閉機、移動卷揚式啟閉機、鑄鐵閘門、鋼制閘門、不銹鋼閘門、拍門、除污設備、橡膠止水的專業制造、生產及指導安裝的綜合性廠家，具有完善的現代化管理模式，產品結構合理，性能可靠，確保向客戶提供高質量的產品和周到的售后服務，是制造、銷售、安裝一體化的規模型水利工程機械生產企業。
平面定輪鋼制閘門的簡單介紹
平面定輪閘門（PGZ）：承受水頭較大,外形規格不受限制,廣 泛適用于水電工程中作工作閘門、事故閘門、檢修閘門等。平面定論鋼閘門廣泛用于水力水電，市政建設，給水排水，水產養殖，農用水利建設等工程
平面定輪鋼制閘門的詳細信息
平面定輪鋼制閘門
平面定輪鋼制閘門價格 平面定輪鋼制閘門特點 平面定輪鋼啟閉機閘門
平面定輪鋼制閘門簡介
平面定輪閘門（PGZ）：承受水頭較大,外形規格不受限制,廣 泛適用于水電工程中作工作閘門、事故閘門、檢修閘門等。平面定論鋼閘門廣泛用于水力水電，市政建設，給水排水，水產養殖，農用水利建設等工程，鋼閘門主要 以鋼板為基材焊制而成，該閘門耐腐蝕 封閉可采用橡膠止水，密封性能好。閘門可根據水頭增大可設置槽滑輪，定位輪，以減少磨擦阻力，方便提閉。
平面定輪鋼制閘門結構特點：
本設備主要由門框、閘板、密封圈及可調式鍥型壓塊等不見組成。
鋼閘門久用磨損后，其密封面可通過鍥型壓塊的調整來保證正常工作。
具有結構合理堅固、耐磨耐蝕性強、性能可靠；
安裝、調整、使用、維護方便等特點
Z鋼制閘門CBZ插板閘門 ZSZ制水閘門 PGZ平面鋼制閘門=杰恩閥門
適用范圍：
鋼閘門是給排水工程、水利、水電工程中常用的攔水、止水設備，我公司生產的鋼閘門種類齊全，可適用于各種場合，從其結構形式可分以下五類：
插板閘門（CBZ）：露頂閘門，三面止水、密封性能好。適用于渠道安裝。
止水閘門（ZSZ）：淹沒式閘門，四面止水，適用于渠道或孔壁的安裝。、承受水頭在5m以下。
疊梁閘門（DLZ）：適用于使用頻率較少的場合，渠道安裝。分塊啟吊。
平面閘門（PGE）：承受水頭較大，外形規格不受限制，廣泛適用于水利電工中作工作閘門、事故閘門、檢修閘門等。
水利閘門（SLZ）：外形尺寸較大，可制成推轉式、橫拉式，采用電液推桿或卷揚機操作，廣泛適用于泄洪、河道換等水利工程。
平面液壓閘門（PGZY）：承受水頭較大，液壓頂緊密封。密封性能好廣泛適用于電廠循環水系統或其他對密封要求高的場合。
鋼閘門啟閉力計算與啟閉機選用：
CBZ型配套專用啟閉裝置，僅需注明手動或電動即可，無需另外注明啟閉機型號。
ZSZ型按鑄鐵閘門啟閉機計算方法計算。
DLZ型采用電動單梁吊車（電動葫蘆、手動葫蘆）配抓落機構啟閉。。寬度在1.5m以內，且深度合適時，可采用手提操作。
PGZ（PGZY）型可按啟閉力配用我公司生產的Q系列啟閉機，也可用卷揚式啟閉機、電動葫蘆配自動抓落機構。啟閉力應按啟門時的靜水壓力狀況區別對峙；
（1）凈水啟閉（如某些檢修閘門，設有旁路放水系統）時，啟閉力為門體自重，閉門里不考慮。
（2）動水啟閉（如放水閘門，事故閘門），啟閉力按鑄鐵閘門啟閉機算。
（3）大型閘門承受水壓較大時，為降低啟閉力，可在閘門上設放水閥（水位平衡裝置），在打開閘閘門前先平衡兩側水位，此型在訂貨時應注明，其啟閉力同上述（1）。
新河縣華江水利機械廠是國家水利部定點生產水利啟閉機、閘門的專業廠家，是集產品研發、生產、銷售及售后服務于一體的生產經營型企業。
公司具有精良的生產設備，雄厚的技術力量，完備的檢測手段和健全的質量保證體系，確保每一件產品的技術指標均達到國家相關標準。
多年來，公司依靠優良的產品質量、合理的產品價格、熱情周到的售后服務，產品被廣泛用于國內較有影響的水利工程項目中，并贏得了廣大用戶的信賴與贊譽。
平面定輪鋼制閘門與灰鑄鐵相比，球墨鑄鐵在強度方面具有絕對的優勢。球墨鑄鐵的抗拉強度是60K，而灰鑄鐵的抗拉強度只有31K.球墨鑄鐵的屈服強度是40K ，而灰鑄鐵并沒有顯示出屈服強度，并且最終出現現斷裂。球墨鑄鐵的強度和鑄鋼的強度是可比的。球墨鑄鐵具有更高的屈服強度，其屈服強度最低為40K,而鑄鋼的屈服強度只有36K .在大部份市政應用領域，如水、鹽水、蒸汽等，球墨鑄鐵的耐腐蝕性和抗氧化性都超過鑄鋼。由于球墨鑄鐵的球狀石墨微觀結構，在減弱振動能力方面，球墨鑄鐵優于鑄鋼，因此更加有利于降低應力，選擇球墨鑄鐵性價比更高，有時，球墨鑄鐵被稱為“兩個世辦里最好的金屬”，意思是球墨鑄鐵具有鑄鋼的強度，也有鑄鐵優異的抗腐蝕性。所以球墨鑄鐵閘門大量的應用于污水處理廠，水庫等一些腐蝕性高，水壓力大的場合。
鋼制閘門與鑄鐵閘門的不同之處
鋼制閘門也是閘門的一種，它同普通的閘門一樣，鋼制閘門也是有啟閉機和門葉以及埋件組成。主要是控制水流量的水利設備。那么鋼制閘門有什么獨特的優勢呢?鋼制閘門一個獨特的優勢就在于其與多種啟閉機完美配合、水閥的設置和專用的啟閉設置。這三個方面成為鋼制閘門受歡迎的因素。
鋼制閘門結構中最大的特色是鋼制面板的使用和門葉承重結構的構造，二者很好的結合起來，使鋼制閘門能夠承受很大的壓力和壓強。關于鋼制閘門的梁格的作用和橫向連接的作用介紹，有興趣的朋友可以參考我廠專業網站進行查詢。
同鑄鐵閘門相比，鋼制閘門的使用壽命更加長久。二者在水利建設中各有千秋，共同成為人類工業建設和工業生產中的好幫手。
在不同的條件下，我們應該正確的選擇好閘門，對待鑄鐵閘門和鋼制閘門的時候，要注意掌握科學的操作方法和維護技巧，保障設備使用壽命的長久、服務期限的延長和操作過程的順手。
一、
平面定輪鋼制閘門閘門一般設置有可調節的楔緊裝置，楔緊副分別設在門體和門框上。調節楔緊裝置，可使得閘門關閉時門體緊貼門框，達到止水要求。鑄鐵閘門通常配置手動或電動螺桿式啟閉機，鑄鐵閘門用于操作閘門的啟閉。
鑄鐵閘門具有布置簡單，結構緊湊，節省空間；運行維護簡單，減少運行費用等特點，但鑄鐵閘門的造價比鋼閘門略高一些。
四川污水用閘門400*400不銹鋼閘門廠家 304不銹鋼0.4*0.4閘門價格

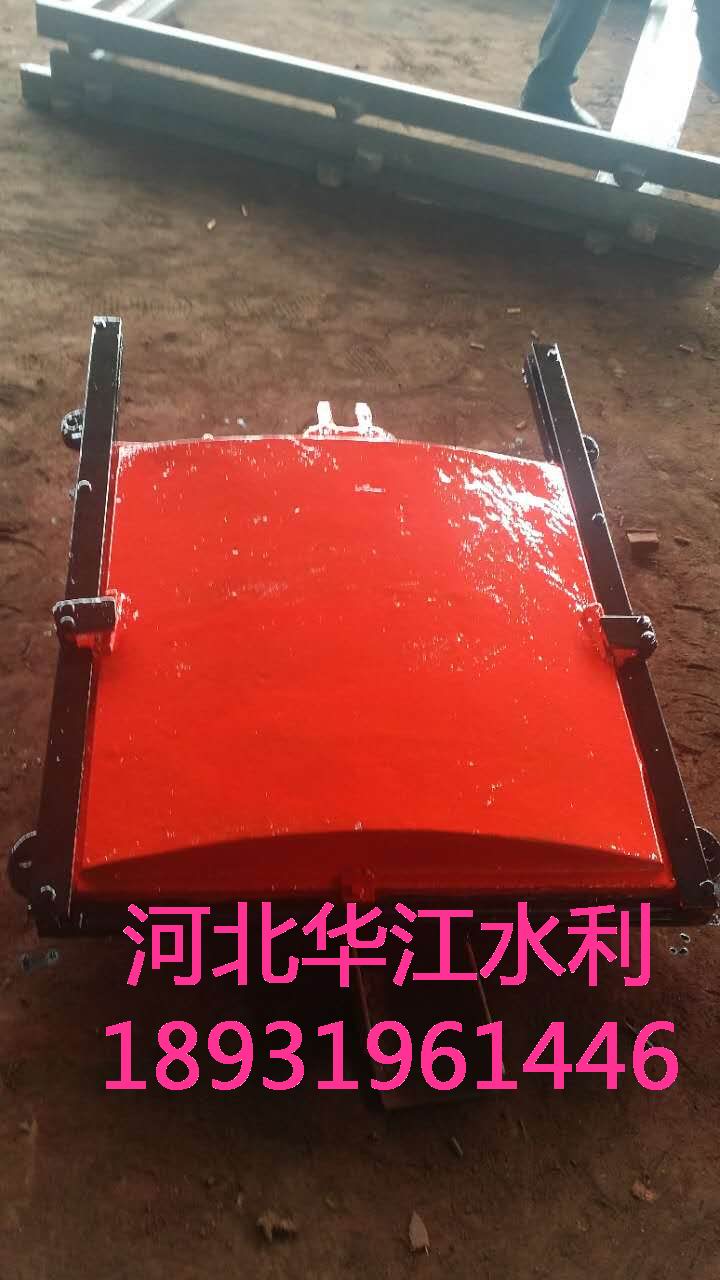

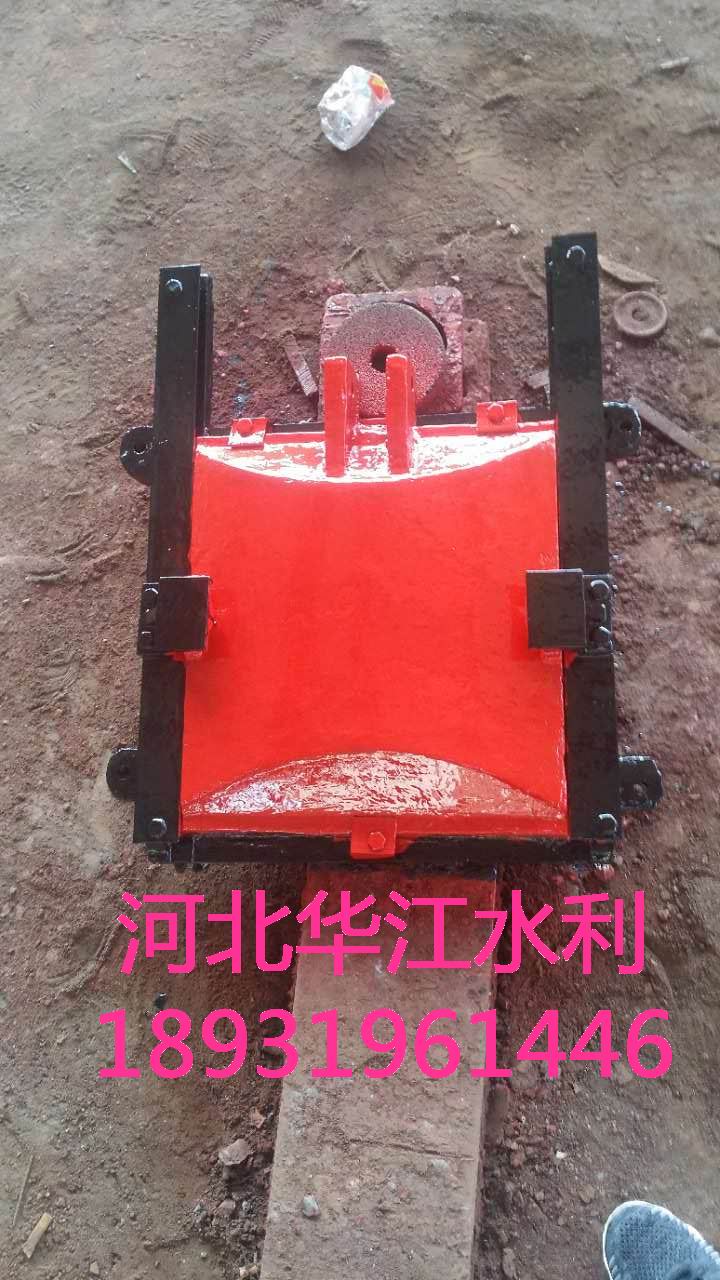

鑄鐵閘門適用于市政、水利工程、工礦、企事業單位及各科研究所在給排水工程中，對水流的截止、疏通、調節水位等。本廠綜合國內外先進結構及工藝、對閘門經多次改進，現具有：密封性好、耐磨損強、安裝使用方便、壽命長等優點。
結構工作原理
1、鑄鐵閘門主要由：
（1）門框、（2）門體、（3）導軌（小規格的與門框連在一起，大規格的與門框分體）、（4）傳動螺桿、（5）吊耳、（也可與門體為一體）、（6）密封面、（7）軸導架、（8）啟閉裝置等。
2、工作原理：
閘門門框與門體安裝在水下部位，導軌則裝在門框上端，保證了門體工作時，沿門框，導軌在一定行程內作上、下垂直方向往復運動。
因閘門在水下工作，為操作方便，在水下設置了啟閉裝置，由于閘門標高不相一致，所以傳動螺桿的長短，軸導架的設置與否，視其具體尺寸而定（詳情見本廠產品樣本）。吊耳、吊塊、銷軸主要用于傳動螺桿與門體連接，使門體作上、下往復運動的動力源來于啟閉機。
工作時，轉動啟閉機搖把（電動啟閉機，只需撳動控制箱電源開關按鈕）使螺母或螺桿蝸輪作旋轉運動，帶動傳動螺桿工作，使門體相對對門框作上下往復運動，同時，楔緊裝置運用楔塊可緊可松的工作原理，使門體下降至設定極限位置時，門框、門體密封座面能有效地貼合，起到截水之作用。
門體向上全部打開時，水則疏通；反之，則為截止。如因工作需要調節水位時，也可半啟半閉，以達到疏通、截止、調節水位之目的。
如采用手電兩用啟閉機，用戶可參考本廠發給貴單位的電動裝置說明書調節閘門的開啟及關閉的行程。若采用手動啟閉機，則可根據現場情況進行人工關閉或開啟。
鑄鐵閘門安裝使用
鑄鐵閘門是否正確安裝，決定了閘門的止水效果安裝時一定要認真閱讀安裝說明書或按我廠現場指導安裝人員的要求正確安裝。
鑄鐵閘門的門槽與板面為整體安裝，二次澆注方式（亦可一次性整體安裝澆注），澆注前以密封止水面及側向導軌面為基準將閘框調正，固定，撐好背面防止變形，進行澆注砼漿一定要密封實以防滲漏。
鑄鐵閘門安裝澆注砼前，調整閘門與閘框偏心與間隙，鎖緊楔塊裝置．以達到良好的止水效果。
鑄鐵閘門的板面與閘槽為偶合件配套，在搬運、倉儲及安裝時不得互換，以免影響止水效果。
閘門的迎水面一定要按設計要求安裝否則因板面受力方向不對，引起板面斷裂，遇反向受壓時一定要在訂貨時說明，防止發生重大事故。
在訂貨時要提供孔口尺寸，水頭，提升高度和結構形式，閘板面一般為正向（迎水面）受壓，如需反向受壓，訂貨時需說明，止水一般是后止水（背水面），需前止水時，訂貨時應說明，使用時必須按操作規程操作。
經常檢查閘門板與閘槽是否卡澀，及時將卡澀物清除，保證位置置中，使設備正常運行。
使用與保養
1、使用手動啟閉機開啟、關閉閘門時，用力應均勻，切勿用力過猛，以防損壞（傷）定位裝置。
2、使用手電兩用啟閉機啟閉閘門時，應注意到：a、用電動啟閉時，應檢查手搖柄是否脫離轉軸，以免在啟動時碰傷人員。
b、用手動啟閉時，應切斷電源，將搖柄插入孔內搖動（或將電動裝置上的電動標記切入到手動標志上去）。
c、每2-3個月對啟閉機軸承，傳動螺桿、螺母等加注1-2次潤滑液，大保養時，應給軸承部分注滿牛油。
d、每年需對閘門作一次油漆、防腐處理。
1、PGZ渠道0.2米*0.2米鑄鐵圓閘門要注意閘門表面層的保養維護在 使用鑄鐵閘門的時候，很多人都會將閘門與鑄鐵閘門相比較，在感慨鑄鐵閘門的操作困難的同時，也會對閘門存在有一定的想法。而閘門在進行使用的過程中，是會存在有諸多的便利與實際。只是，想要在自然的侵襲之下完整的保護它，就要注重細節上的維護了。及時的保養，并且盡量的避免設備的表面層被一些化學物質或是 一些污漬所腐蝕，以免影響到正常的使用，導致設備受到損壞。
2、PGZ渠道0.2米*0.2米鑄鐵圓閘門需要定時的進行保養我 們在使用任何物件的時候，都是會希望它可以長久的陪伴我們，延長老化的時間。閘門也一樣，在使用的時候，要注重及時的保養維護，并且盡量的保持合適的規 律，有助于提升設備的操作價值，并且在進行維護的過程中也可以適當的添加一些潤滑劑，及時的解決掉設備運行中噪聲過大的問題。
3、可以適當的在聚財閘門表面涂抹上一些預防生銹的物料經常經受到風雨的洗刷，時間長久之后，閘門也是會出現一些銹跡，這時候，就可以提前做好維護了。在設備的表面層適當的涂抹一些相關的防銹物料，也可以刷上油漆，來對設備進行全面的防護，避免使用的過程中出現生銹的跡象，影響到閘門的操作。
4、進行清潔的時候不要使用一些刺激的清潔劑很多人在看到閘門變得臟舊之后，會想要通過清洗的方式來改善設備的外觀形象。這樣的想法是可以實施的，只是，在實施的過程中，一定要注重設備的外表結構，只需要使用清水來進行擦拭，盡量的不要添加一些清潔劑，以免引起化學反應，導致設備發生損壞。
一、PGZ渠道0.2米*0.2米鑄鐵圓閘門主要用途： 鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。到平面接 觸密封，密封性能好，當密封止水性能下降時，它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或 橡膠，并經精密加工后配研，達可通過楔塊裝置的調整加以解決。
二、PGZ渠道0.2米*0.2米鑄鐵閘門結構特點： 1 鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1 /3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。 2通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。 3采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。 4品種規格齊全，適應性廣。 5與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
三、PGZ200鑄鐵方閘門主要技術性能參數： 1型號與規格：方閘門：明桿式 ZMF DN200～DN2500mm 2 鑄鐵鑲銅方閘門主要性能指標： a）閘門密封面配合間隙≤01㎜，密封座厚度大于10㎜。 b）密封面每米長度滲水量：正向 ≤07L/min ·m 反向≤125L/min ·m c）公稱壓力≤01Mpa；密封試驗壓力01Mpa。 d）工作環境：溫度 -20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10 e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。 f）最大工作水頭：單向受 壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于02m/min，不大于15m/min。 h）閘框距邊壁距離≥300 ㎜，距池底距離≥150㎜～250㎜。
一、合同簽定前，按要求對業主提出的設備有關技術問題進行解釋和說明。
二、合同簽定后，按合同要求向買方提供技術資料。
三、質保期內，無論何種原因造成設備發生事故或停工，接到買方通知后，我廠會視路程在最短時間內派人到達現場，并做出相應處理。
● 售后服務
一、質保期限內，因我廠制造原因所引發的設備故障，我廠負責無償保修；因買方使用不當造成的損失或正常磨損，我廠仍負責提供配件和修理，費用由買方承擔。
二、跟蹤服務， 華江愿以一流的產品，一流的服務 竭誠為新老客戶服務。
1、鑄鐵水利閘門密封面間隙檢驗
門板與門框密封座的結合面，必須清除外來雜物和油污，將閘門全閉后放平。在門板上無外加荷載的情況下，用0.1mm的塞尺沿密封的結合面測量間隙，其值不大于0.1mm。
2、裝配檢驗
將門板在門框內入座，作全啟全閉往復移動，檢查門板在全啟全閉時的位置、楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量，其檢驗結果應符合4.3.2～4.3.4的規定。
3、滲漏試驗
密封面應清除任何污物，不得在兩密封面間涂抹油脂。將閘門全閉，使門框孔口向上，然后在門框孔口內逐淅注入清水，以水不溢出為限，其密封面的滲水量應不大于1.25L/min·m(密封長度)。
4、全壓泄漏試驗
訂貨單位需要進行本項實驗時，可與制造廠協商。試驗方法：可將閘門安裝在試驗池內或現場作全壓灌水試驗。懷化市機閘一體鑄鐵閘門600*600價格信賴廠家華江采用計量器具(量筒、計時表等)檢測密封面的泄漏量，其值應不大于1.25L/min·m(密封長度)。
5、出廠檢驗
每臺產品須經制造廠質量檢驗部門按本標準檢驗，并簽發產品質量檢驗合格證，方可出廠。
訂貨單位有權按本標準的有關規定對產品進行復查，抽檢量為批量的20%。但不少于1臺且不多于3臺。抽檢結果如有1臺不合格時應加倍復查，如仍有不合格時，訂貨單位可提出逐臺檢驗或拒收并更換合格產品。
啟閉機閘門噴砂處理是閘門制做中一道非常重要的工序，在處理的過程中要非常仔細，否則就會出現一些問題，進而影響到啟閉機閘門的正常工作，甚至危害到施工人員的安危。因此。在啟閉機閘門噴砂處理前，要了解其注意事項。據啟閉機廠家解析：具體的注意事項如下。
1.啟閉機閘門噴砂處理不允許在潮濕的金屬表面上進行，露天作業應采取必要的防雨防潮措施。
2.啟閉機閘門必須注意工件溫度和空氣環境濕度，當空氣濕度較大或金屬表面溫度低于露點以下時應停止噴砂。
3.啟閉機閘門經噴砂處理并檢驗合格的金屬表面，在運輸或防腐施工前應保持干凈，避免沾染上水或油污雜質，并且不能直接用手接觸金屬表面，以防止局部返銹；已沾染上油污的金屬表面必須用相應的有機溶劑進行處理，或者在去油處理后重新進行噴砂處理。
4.啟閉機閘門噴砂處理后的金屬表面，在空氣濕度較大或周圍有化學氣體污染時，應在4小時內進行下道工序施工，在干燥潔凈的環境條件下，應在24小時內進行下道工序施工。
5.啟閉機閘門噴砂工應戴防護用具，以保護身體不受飛濺磨料的傷害；在經噴砂處理后的大構件內進行防腐施工時，必須穿干凈的工作服。
機閘一體鑄鐵閘門門體一般采用面板與加強肋的結構，面板可做平面或拱形。門體一般整體鑄造和機加工，但尺寸較大的可采用分塊組成式。門體上一般采用整體式金屬止水，兼作支承滑塊，金屬止水用同材料制作的沉頭螺釘緊固在門體上，螺釘頭部與止水工作面一起精加工，一些尺寸較大的也可形橡皮止水。
機閘一體鑄鐵閘門門框為鑄鐵閘門與基礎之間的連接構件，相當于平面鋼閘門的埋高部分。門框包括下部門框和上部導軌兩部分。下部門框一般整體鑄造加工，導軌可用螺栓（螺釘）與門框相接，或與下部門框整體鑄造，在門體開啟到最高位置時，導軌的頂端應高于門體的水平中心線。
（1）閘門應是四面止水、閘門承受的正向水壓為0.1Mpa、反向水壓為0.02 Mp .電氣設備的安裝均按施工圖紙、制造廠技術說明書的規定執行，全部電氣設備應可靠接地
（2）閘門應是明桿式安裝、鑲銅密封止水，啟閉機與門體采用螺桿及連接軸聯結。
（3）閘門的啟閉方式有電動與手動兩種形式在電動的形式下，也應具備手動操作將閘門開啟或關閉的功能。
（4）閘門采用適合于安裝在墻上的升桿式方型或圓型孔口閘門，有平整的內底與井壁緊緊貼合，閘門孔口制成與井壁孔口相應的尺寸.
機閘一體鑄鐵閘門吊裝：閘門吊裝根據門體重量選擇合適的吊車進行吊裝。吊裝在砼排架施工前進行，吊裝時由起重工組織實施，并做好門體及其它部件的保護和安全防護工作。由于本工程的幾扇閘門較小，因此采用挖掘機吊裝，吊裝應在土方回填到與豎井交點高程時進行，吊裝時應由起重工組織實施，做好產品保護和安全防護工作，非工作人員不得進入施工吊裝現場。 靜平衡試驗：平面閘門安裝完畢，應作靜平衡試驗。
雙向止水鑄鐵閘門的詳細信息
品牌/型號：安放/ZMF
材質：鑄鐵
適用介質：水
標準：國標
外形：中型
流動方向：單向
形態：其他
零部件及配件：閥體
類型(通道位置)：直通式
連接形式：200-2000
公稱通徑：200*200（mm）mm
壓力環境：常壓
工作溫度：常溫℃
驅動方式：手動
雙向止水鑄鐵閘門
1，雙向止水鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
2、雙向止水鑄鐵閘門結構特點：
1.雙向止水鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
三、雙向止水鑄鐵閘門主要技術性能參數：
主導產品:
2.雙向止水鑄鐵閘門主要性能指標：
a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m
c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10
e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。
f）最大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min，不大于1.5m/min。
h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜
四川污水用閘門400*400不銹鋼閘門廠家 304不銹鋼0.4*0.4閘門價格
工作原理 閘門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截斷或疏通水流作用。 3. 技術參數 圓閘門的公稱直徑DN，矩形閘門的寬×高（A×B），閘門中心至啟閉機底座的高度H，承壓方向（正向、反向、雙向），安裝形式（法蘭式、靠壁式、附壁式），啟動方式（手動、電動）。 閘門的滲漏量：當正向承壓應≤0.5L/min.m
當反向承壓應≤0.7L/min.m 4. 構造 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。
1 門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲入青銅密封面。
2 門體為整體鑄造的方形或圓形平板，并在迎水面自帶“＃”字形的加強筋，加強筋的數量視閘門規格大小而定，一般間距為250-350mm之間，門體平面精加工并帶有鑲銅條的槽，以便鑲入青銅密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，吊耳為鑄鋼，門體與吊耳的兩接觸面精加工之后用螺栓固定，吊耳的銷軸孔用鏜床加工。
3 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲入青銅，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。
4 鍥緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。為達到雙向止水效果，在閘門上下增設楔緊裝置。
5 密封面采用銅條或銅圈分別鑲入門框和門體的槽內，密封面應保證門框和門體之間的密切配合。
6 ★絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。
所有鑄鐵部件的***小厚度>20mm。
8 門框、門體按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500，導軌的拉伸、壓縮和剪切強度的安全系數不小于5。
9 所有鑄件都進行高溫回火處理，關鍵部位采用樹脂砂造型。
主要零部件材質 · 門框、門體、導軌、吊耳、楔座：QT450 · 密封面、楔塊：ZcuSn5pb5Zn5錫鉛青銅 · 緊固件：1Cr18Ni9Ti不銹鋼
電氣控制系統 見啟閉機技術說明。
壽命 除符合國家有關標準和規定外，還應符合以下要求：
（1） 設備無故障運行時間不少于5年。
（2） 整機使用壽命在25年以上。 防腐 除符合國家有關標準和規定外，還應符合以下要求： （1） 除銹達到Sa2.5級標準。
（2） 涂富鋅底漆、云母氧化鐵中間漆，C04-42醇酸面漆，漆膜厚度≥250μm.
（3） 包裝前對機加工面接GB4879標準要求做好防腐處理
（4） 運輸、安裝過程中涂層破損，嚴格按照出廠標準處理
